化肥廠屬于流程工業，具有高溫、高壓、易燃、易爆、腐蝕性強、粉塵多等顯著特點，百實科技化肥廠弱電工程解決方案在通用工廠的基礎上，必須特別強調安全性、防爆性、可靠性和抗干擾能力。

一、化肥廠弱電系統整體架構

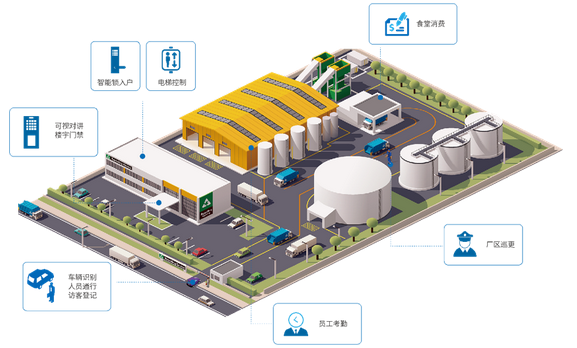

　　化肥廠的弱電系統是一個集成的、以安全為核心的綜合體系。其架構如下圖所示，旨在構建一個“感知-傳輸-決策-執行”的智能閉環：

核心弱電系統與獨特優勢

1、綜合布線系統/工業網絡系統

?系統構成：

　　布線：主干采用單模光纜，水平布線在辦公區采用六類線，在生產區大量采用鎧裝光纜或工業級屏蔽雙絞線，連接器需達到IP67防護等級。

　　網絡：采用工業以太網，核心交換機冗余配置，匯聚層采用光纖環網架構，自愈時間小于50ms，確保網絡永不中斷。全面覆蓋工業Wi-Fi，滿足移動作業需求。

?系統優勢：

　　極高可靠性：光纖環網確保了即使某處線路被施工挖斷，網絡也能瞬間自愈，不影響生產控制。

　　強抗干擾性：屏蔽線纜和鎧裝光纜能有效抵抗變頻器、大電機產生的強電磁干擾，保證信號穩定。

　　環境適應性：工業級的交換機和線纜具備寬溫、防塵、防腐蝕特性，能適應化肥廠的惡劣環境。

二、智能安防系統

1、視頻監控系統

?系統構成：

　　前端：在合成氨、造氣、尿素包裝等防爆區域，必須使用防爆攝像機(防護等級Ex d IIC T6以上)，并具備防腐功能。在廠區周界采用激光云臺球機，出入口用智能車牌識別相機。

　　后端：部署NVR/CVR，支持智能分析功能(如區域入侵、人員徘徊、明火煙霧檢測)。

?系統優勢：

　　本質安全：防爆相機從根本上杜絕了引燃爆炸性氣體的風險。

　　事前預警：智能分析功能可將監控從“事后查證”變?yōu)椤笆虑邦A警”，如發現人員非法闖入高危區域或出現早期火災跡象，可立即報警。

　　全過程追溯：對關鍵生產工藝環節(如催化劑裝填、設備檢修)進行高清錄像，便于事后追溯和責任界定。

2、門禁一卡通系統

　　系統構成：在中央控制室、危險品倉庫、配電站等重要區域設置門禁。在防爆區使用防爆讀卡器。推薦使用“卡+密碼”或生物識別(防爆指紋/人臉) 雙重認證。

?系統優勢：

　　受控訪問：確保只有授權且經過安全培訓的人員才能進入高危區域，防止誤操作引發事故。

　　聯動與應急：與消防系統聯動，火災時自動打開疏散通道的門禁;與視頻聯動，刷卡時抓拍圖片，確保人卡合一。

　　集成化管理：可實現考勤、食堂消費、巡更等功能一體化，提升管理效率。

3、周界入侵報警系統

　　系統構成：采用脈沖電子圍欄或振動光纖，沿廠區圍墻布設。

?系統優勢：

　　主動防御：能第一時間發現并阻止非法入侵，將威脅阻擋在廠區外圍。

　　威懾作用：可見的電子圍欄對潛在入侵者有強大的心理威懾力。

　　無縫聯動：一旦報警，可立即聯動視頻監控彈出相應畫面、云臺自動轉向報警點、廣播系統發出警告，形成一套完整的應急響應流程。

三、公共廣播與緊急指揮系統

　　系統構成：全廠分區布設音柱和號角揚聲器，生產區的設備需為防爆型。系統與消防系統強制聯動。

?系統優勢：

　　生命線保障：在緊急事故(如泄漏、火災)時，能迅速啟動，清晰、有序地指揮全廠人員疏散或采取應急措施。

　　穿透力強：工業級揚聲器音量高，能穿透車間生產噪聲，確保信息有效傳達。

　　日常管理：兼做背景音樂和生產調度通知，一機多用。

四、火災自動報警系統

　　系統構成：采用防爆型感溫探測器、可燃氣體探測器、火焰探測器等。在存在氨氣、甲烷、氫氣等氣體的區域，必須安裝可燃氣體泄漏檢測報警器。

?系統優勢：

　　早期預警：可燃氣體探測器能在氣體濃度達到爆炸下限前就發出警報，為處置爭取寶貴時間。

　　精準探測：根據不同危險源(煙霧、溫度、火焰、氣體)選用不同探測器，報警更精準，誤報率低。

　　強制聯動：報警后可直接聯動啟動滅火系統、關閉相關閥門、停止風機、啟動排煙等，實現自動化應急處理。

五、機房工程與動環監控

　　系統構成：建設標準化的中心機房，配備UPS、精密空調、氣體消防系統。并部署動環監控系統，監測機房的溫濕度、漏水、UPS狀態、煙霧等。

?系統優勢：

　　大腦庇護所：為整個弱電系統的核心設備提供穩定、潔凈、安全的運行環境。

　　無人值守：動環監控可實現機房的遠程、自動化管理，出現異常提前報警，防患于未然。

六、化肥廠弱電系統的整體優勢總結

　　1、安全效益最大化：這是最核心的優勢。通過多系統聯動，構建了從周界到內部、從人員到設備、從預防到應急的立體化、深度防御安全體系，直接保障生命和資產安全，符合國家對于重大危險源的管理要求。

　　2、生產保障能力強：高可靠的網絡和智能監控系統，確保了生產控制系統(DCS/PLC)的穩定運行，減少了因非計劃停車造成的巨大經濟損失。

　　3、管理效率顯著提升：一卡通、集中監控平臺等應用，實現了“少人化、無人化”管理，降低了人力成本，提高了巡檢、門禁、考勤等工作的效率和準確性。

　　4、事故可追溯性：全過程的音視頻記錄，為事故調查、設備故障分析、操作合規性檢查提供了無可爭議的客觀依據。

　　5、支撐智能化轉型：一個穩定、集成、數據豐富的弱電系統，是化肥廠未來邁向“智慧工廠”、實現預測性維護、能源優化等高級應用不可或缺的數字基座。

　　化肥廠的弱電工程遠非簡單的“弱電”概念，它是融合了工業自動化、IT、安全技術的綜合性解決方案。百實科技化肥廠弱電工程解決方案設計和選型必須緊緊圍繞其獨特的工藝危險性和環境苛刻性，最終目標是打造一個本質安全、智能高效、可持續運行的現代化工企業。
